Lemezrajz
Lemezalkatrészek STEP-fájljaiból – egyszerre akár 20-ból – kiterített, ISO szerinti műhelyrajz darabjegyzékkel. PDF és DXF, egy ZIP-ben. Ingyenesen, belépés nélkül: heti 5 lemezalkatrész.
Hogyan használhatom?
Ingyenes használat
- Belépés nélkül, saját STEP-fájlokkal.
- Hetente 5 lemezalkatrész (IP-címenként; magyar idő szerint hétfőn 0 órakor újraindul). Összeállításnál minden lemezalkatrész egynek számít, ugyanannak a fájlnak az adott heti újragenerálása nem.
- A PDF-rajz e-mail-cím nélkül is megnézhető és letölthető.
- A DXF-fájlok, a ZIP és a becsült árlap letöltéséhez elég egyszer megadni az e-mail-címét – a böngésző megjegyzi.
- Becsült ár alkatrészenként és csak olvasható becsült árlap (Excel) az „Árajánlati adatlap” kapcsolóval.
Demó mód
- Belépés és feltöltés nélkül, beépített mintaalkatrészekkel.
- Ugyanaz a rajz készül, mint saját fájlból: nézetek, kiterítés, darabjegyzék, PEM / BSO kötőelemek.
- Ideális, hogy egy perc alatt lássa, mit kap.
Partner hozzáférés
- Belépéssel, egyedi megállapodás alapján.
- Heti keret nélkül, akár 20 STEP-fájl egyszerre.
- Szerkeszthető árajánlati adatlap és árkalkulátor (Excel) a díjakkal, képletekkel.
- Saját alapértékek (készítő, tulajdonos, anyag, K-faktor) a profilból, szakmai háttértámogatással.
A becsült ár nem hivatalos árajánlat, csak piaci árakon alapuló becslés, felelősséget nem vállalok rá. A rajzok gépi úton készülnek, gyártás előtt ellenőrizendők; a rajzgenerátor üzemeltetője felelősséget nem vállal értük. Hivatalos árajánlatért írjon: info@fedeworks.com – részletek a Felhasználási feltételekben.
Hogyan működik?
Húzza be a STEP-fájlokat
Egyszerre akár 20 lemezalkatrész vagy összeállítás (SolidWorks, Onshape, Inventor…); az összeállítást lemezalkatrészekre bontja. A rajzszám a fájl neve, a revízió 00.
Ellenőrizze az adatokat
A közös adatokat (anyag, készítő, nyelv, K-faktor) a rendszer a profiljából tölti ki; soronként minden átírható.
Töltse le a ZIP-et
Alkatrészenként PDF műhelyrajz (e-mail nélkül is megnézhető), rajz-DXF és 1:1 kiterítés DXF lézervágáshoz – egy ZIP-ben. Kérésre becsült ár és árlap is.

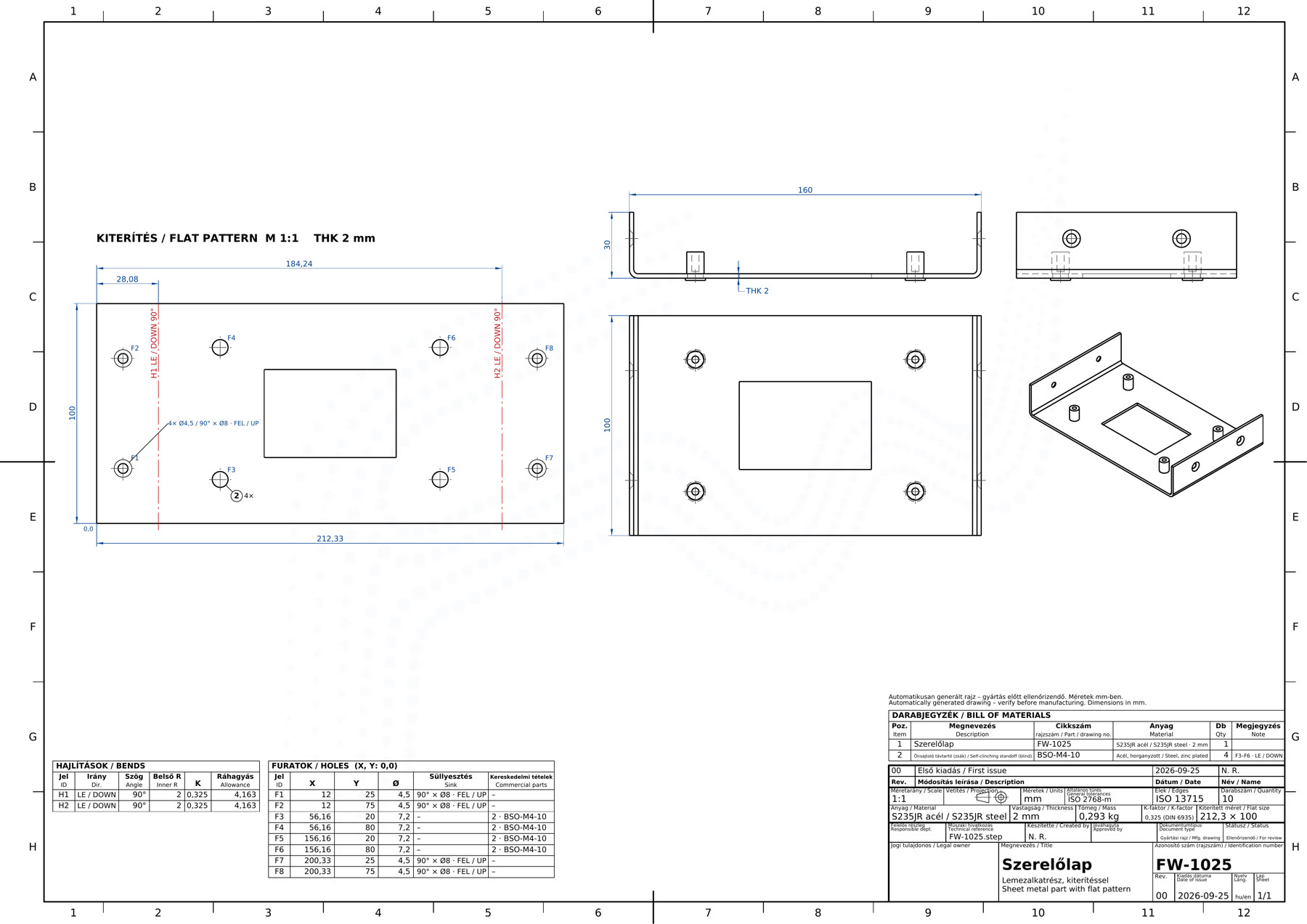

Mit tartalmaz a rajz?
Minta PDF megnyitása
Kiterítés méretezve
Befoglaló méretek, hajlítási vonalak helye iránnyal és szöggel, hajlítási táblázat ráhagyással.
Nézetek + izometria
Első szögű vetítés rejtett élekkel és szimmetriatengelyekkel – a besajtolt kötőelemekkel együtt.
Süllyesztett furatok
Kúpos és hengeres süllyesztés felismerése; a lézer csak az átmenő furatot vágja, a süllyesztés jelölve.
Kereskedelmi tételek
Assembly STEP-ből a PEM / BSO besajtolt elemek cikkszámmal a rajzra; az oldható csavarok kimaradnak.
Darabjegyzék (BOM)
ISO darabjegyzék a szövegmező fölött: lemez és kereskedelmi tételek darabszámmal, furatokkal, oldallal.
Furattáblázat
Minden furat X/Y koordinátával és átmérővel, süllyesztéssel és a beléülő kötőelemmel.
ISO rajzlap
ISO 5457 keret, ISO 7200 szövegmező, revíziós tábla, ISO 2768-m – magyarul, angolul vagy kétnyelvűen.
Automatikus K-faktor
Anyag, vastagság és belső sugár szerint, hajlításonként. Fix érték is megadható.
Több fájl, egy ZIP
Akár 20 STEP egyszerre, soronként szerkeszthető adatokkal; az eredmény egyetlen ZIP-ben.
Összeállítás bontása
Teljes összeállítás-STEP-ből a lemezalkatrészek külön rajzot kapnak; a besajtolt kötőelemek a lemezükkel maradnak.
Becsült ár (béta)
Alkatrészenként becsült egységár és csak olvasható becsült árlap (Excel). Nem hivatalos árajánlat, csak piaci árakon alapuló becslés.
Gyárthatósági ellenőrzés
Hajlításhoz túl közeli furat, túl kicsi belső sugár, rövid perem, nem szokásos vastagság – a rajzon és a felületen jelölve.
3D nézet
Forgatható 3D előnézet és PDF-előnézet a böngészőben, alkatrészenként.
Mire jók a rajzok?
Alkalmas
- Lézervágás: 1:1 kiterítés DXF-ben, a hajlítási vonalak és a süllyesztések külön rétegen.
- Élhajlítás: a hajlítási vonalak helye, iránya (FEL/LE) és szöge, hajlítási táblázat belső sugárral és ráhagyással.
- Furatok: furattáblázat X/Y koordinátával, átmérővel és süllyesztéssel.
- Besajtolt kötőelemek (PEM, BSO) a nézeteken, cikkszámmal és darabjegyzékkel.
- ISO rajzlap szövegmezővel, revíziós táblával és ISO 2768-m általános tűréssel – magyarul, angolul vagy kétnyelvűen.
Kinek ajánlott
- Lézervágó és élhajlító műhelyeknek, egyszerű lemezalkatrészekhez.
- Ajánlatkéréshez és árazáshoz: méret, vastagság, anyag és hajlításszám egy helyen.
- Prototípushoz és kis szériához, ahol az általános tűrés megfelelő.
- Belső dokumentációhoz: sok egyszerű alkatrész rajza gyorsan, egy ZIP-ben.
Fejlesztés alatt
- Funkcionális tűrések (pozíció, síklapúság, illesztés, bázisrendszer).
- A hajlított nézetek részletes méretezése – addig a kiterítés és a hajlítási táblázat adja a méreteket.
- Mélyhúzott, kúpos, peremezett vagy bordázott formák – ezeknél a program jelez.
Összefoglalva: a Lemezrajz gyártási segédrajzot készít lézervágáshoz és hajlításhoz. Tűrésezett, átvételre alkalmas műszaki dokumentációt nem helyettesít, a gépi rajzot gyártás előtt ellenőrizni kell.
Tűrésezett rajz kell? Kérjen ajánlatotMilyen alkatrészekhez?
- Állandó vastagságú lemezalkatrészek hengeres hajlításokkal: L, U, Z, konzolok, tálcák, burkolatok.
- Összeállítás-STEP: a lemezalkatrészeket külön rajzokra bontja, a besajtolt kötőelemekkel együtt; a nem lemez alkatrészek kimaradnak.
A modellje az Öné marad
- A modell és a rajzok feletti jogok Önnél maradnak.
- A feltöltött fájlokat bizalmasan kezelem, harmadik félnek nem adom át – részletek a Felhasználási feltételekben.
- A feltöltött modellt a feldolgozás után azonnal törlöm; a rajzok és letöltési linkek 1 óra után törlődnek. A kapcsolat titkosított (HTTPS), a szerver az EU-ban (Frankfurt) működik.
Kezdje el most
Ingyenesen, belépés nélkül: hetente 5 lemezalkatrész saját STEP-fájlokból, PDF-előnézettel. Nagyobb munkához, korlátlan használathoz és a szerkeszthető árajánlati adatlaphoz kérjen partner hozzáférést.
